产品名称: TC300E CAN-bus RS232 RS485 以太网综合网关 多信号一网同传 高性价比
规  格:
产品备注: TC300E是一款为物联网和工业4.0打造的多网口、多功能CAN-bus网关,此产品同时集
产品类别: TC300E 3网口 CAN 232 485综合网关
点击量: 339

我们在CAN-bus通讯产品研发领域有超过5年的丰富经验,拥有多项优化技术,是最早生产同时集成CAN-bus、RS232、RS485、多以太网网口产品的厂商。


TC300E产品同时集成了1路CAN-bus、1路RS485、1路RS232,3个10/100Mbps网口,支持DC8~36V宽压供电,支持DIN30导轨或壁挂式安装耳的两种安装方式。


TC300E产品以高可靠性、高性价比、多信号接口为首要设计目标。产品的CAN-bus端口采用工业级磁耦隔离设计,RS232、RS485端口均为工业级保护设计,工业级四层PCB设计。


由于TC300E产品集成了3网口高性能工业级以太网交换机,所以用户无需购买额外的网络设备,只靠TC300E本身就可实现自组以太网,从而实现低成本、轻资产、高性能的四网同传的通讯方案。


广泛用于:智能电网、继电保护、高铁、高速电子标签分拣、门禁、冶金等各种领域。


单击下载TC300E说明书

配置软件xframe


TC300E单台设备支持多种协议转换方案,使工程师可以轻松应对各类CAN-bus、RS232、RS485通讯需求。有效保护用户的硬件投资。

TC300E产品支持下列传输模式:

模式1:同时支持CAN-bus转以太网,RS485转以太网,RS232转以太网
模式2:同时支持CAN-bus转RS485,RS232转以太网
模式3:同时支持CAN-bus转RS232,RS485转以太网
模式4:支持CAN-bus转以太网,串口禁用(出厂默认)


TC300E支持2台设备配对使用,可利用2台TC300E通过以太网在两地间同时透传CAN-bus、RS232、RS485数据。

TC300E具备开创性的3网口设计,在使用方面具备下列优势:
1、实现以太网为主干,CAN-bus、RS232、RS485总线为分支的组网形式。
2、通过自组的主干以太网,以前所未有的速度同时传输CAN-bus、RS485、RS232数据。
3、利用以太网可以任意进行分支、级联特性,彻底解决CAN-bus、RS485总线分支通讯及RS232联网通讯的难题,最多可级联多达150台TC300E设备。
4、具备故障隔离功能,任意节点的总线故障将被限制在所属的TC300E设备中,不会影响整个系统通讯。
5、实现自组网而无需额外的交换机,并且可降低总成本及故障率。



1、CAN-bus、RS232、RS485转以太网模式

TC300E出厂时为CAN转以太网模式,RS232、RS485串口为禁用状态。


在使用CAN-bus转以太网功能时,通常需要用户自行设计上位机软件。我们建议用户使用Socket方式编程,直接通过IP和端口访问TC300E产品,这样可以达到最高的效率。


如果存在编程难度,可以使用标准的COM口编程,通过Xframe软件将TC300E映射出虚拟COM口后,即可使用这些COM口与CAN-bus通讯。

RS232、RS485可以通过映射虚拟COM口方式使用,也可以通过Socket编程,以IP和端口号方式访问。

使用Socket编程,通过IP加端口方式通讯的效率最高,也不需要运行任何其他额外的驱动。虚拟串口方式需要一直运行Xframe软件,效率相对较差。

CAN-bus、RS232、RS485与以太网之间的数据转发是透明的,TC300E不会对原始数据做任何修改。CAN转以太网时,在TCP/IP端需要使用我公司TTC协议与TC300E进行双向数据交换,CAN转RS232、RS485时,串口端也使用我公司的TTC协议进行双向数据交换。RS232、RS485转以太网时支持透明转发和Modbus RTU/TCP双向转换两种模式。TTC协议详细内容请查看说明书。

此模式支持下列网络协议:TCP/IP Server、TCP/IP Client、UDP。

出厂时为Server模式,CAN端口对应TCP/IP的6020端口。如果启用了RS232、RS485端口,则RS232对应6030端口,RS485对应6031端口

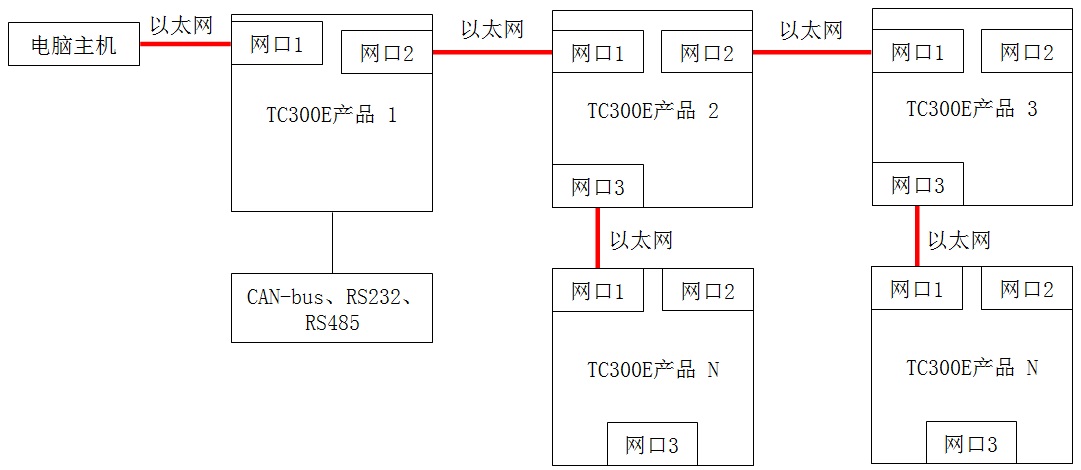

TC300E产品集成3个支持分支、级联的10/100Mbps网口,可自组以太网。3个网口的功能相同,均可互相连接,并无上下行之分。最多可分支、级联150台TC300E设备。

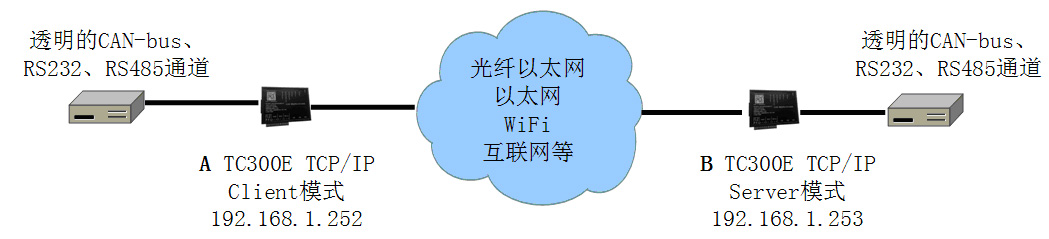

2、配对使用2个TC300E,利用以太网在两端建立透明的CAN通道

将一台TC300E(A)配置为Client模式,另一台TC300E配置为Server模式(B),将Server的IP地址设置进A中,A会主动连接B,如果连接成功,即可完成配对。如果是跨网段访问,A、B设备都必须正确设置网关地址。

CAN端口参数以A、B所设置的CAN端口参数为准,两台TC300E的CAN端口参数可以不一致,但必须与所连接的CAN-bus设备参数一致。

图中两台TC300E所连接的CAN-bus设备之间可以相互收发数据。即两台TC300E组成了1个CAN-bus对CAN-bus的透明通道。

此模式下如果启用了TC300E的RS232、RS485口(模式1),RS232、RS485也可组成透明通道,用于透传RS232、RS485数据。

下图为连接图

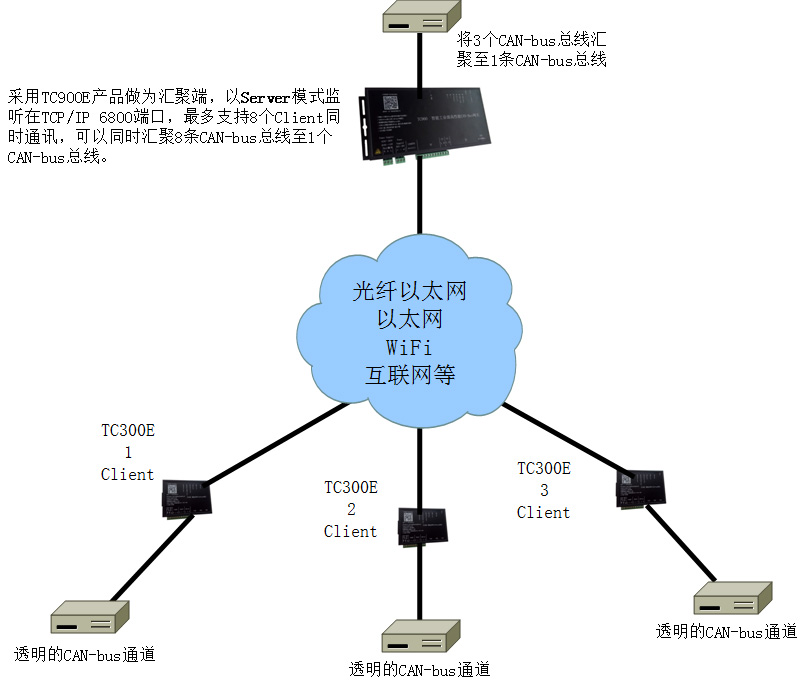

3、汇聚多台TC300E至1个TC900E的CAN-bus端口


此方案目的是,通过以太网,将分散在远端的多条CAN-bus总线汇聚到中心端的1条CAN-bus总线,然后接入到控制主机。

控制主机只要通过1个CAN-bus接口即可与分散在远端的多条CAN-bus总线同时通讯。

中心端采用TC900E智能CAN-bus网关,工作在TCP/IP Server模式,最多可支持8个客户端连接,可支持8台TC300E汇聚至1个CAN-bus端口。

远程接入点采用TC300E,工作在TCP/IP Client模式,用于将CAN-bus总线转换成以太网数据。所有的TC300E设备都通过以太网连接至一台TC900E,实现汇聚。


连接图如下:








TC300E产品描述

配置

描述

CAN-bus接口

1路CAN2.0A/B端口,采用工业级隔离设计。

CAN-bus端口性能

支持5kbps~1Mbps,内置CAN标准规定的全部标准速率,并预置常用非标准速率。可自定义速率。3000帧/秒转发性能。

CAN-bus端口以透明方式与网络或RS232、RS485端口进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。

RS232

1个三线制RS232全双工端口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护。

RS485

1个独立的RS485半双工端口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

RS232\RS485端口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。

RS232和RS485为独立端口,可同时工作。

支持的协议转换方案

1-CAN-bus转网络,RS485转网络,RS232转网络

2-CAN-bus转RS485,RS232转网络

3-CAN-bus转RS232,RS485转网络

4-CAN-bus转网络,串口禁用(出厂默认)

出厂时默认为Server 模式的CAN-bus转以太网转换方案。

CAN-bus数据转发方式

CAN-bus端口以透明方式与以太网、RS232、RS485进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。

从CAN-bus收到一帧数据,会立即封装成TTC协议帧(固定每帧20字节)转发至以太网、RS232、RS485。从以太网、RS232、RS485收到一帧TTC协议数据(固定每帧20字节),也会立即向CAN-bus发送一帧。

网络运行模式

可以支持Server、Client、UDP模式。

默认为多线程无阻塞Server模式,具备独立的Server端口监听线程,可以随时新建TCP/IP连接,彻底解决由于网络物理断线,造成TCP/IP端口阻塞而无法快速重建通讯的问题。

以太网口

3个10/100Mbps以太网接口,支持自组网,支持级联、分支。支持任何符合10/100Mbps的以太网设备接入。

管理

中文Telnet管理。

网络安全

内置IP过滤,最多设置8个认证IP。

电源

DC8~38V 3.5W端子式接口,现场供电。工业级保护设计。可定制为DC8~48V供电。

安装方式

支持安装耳或导轨方式安装。

保护标准

CAN-bus端口防护:350W保护,符合IEC   6100042 (ESD) Level 4,IEC 6100044 (EFT) 40 A –   5/50 ns,IEC 6100045 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔离设计。

电源:600W浪涌保护。

系统:外置看门狗。

运行环境

温度:-35-80℃,湿度:5% - 95% RH,无凝露。

驱动软件

提供Xframe软件,用于配置产品及建立虚拟串口。

保修

质保5年,具体以《产品保修规定》为准。
