产品名称: | AiGW810 8串口自学习式Modbus多主机网关 多主通讯无需手动配置Modbus参数 |
---|---|
规 格: | |
产品备注: | 232,485两用,支持一对多,多对一访问,可代替RS485 HUB |
产品类别: | AiGW810 8串口智能Modbus多主机网关 |
点击量: | 6885 |
AiGW810是功能强大的智能Modbus多主机网关产品,基本架构采用32位CPU和32M内存,集成8个具备工业级保护的RS232/RS485两用串口,多达4个工业级10/100Mbps以太网端口,支持AC265~85V和DC8~36V工业级双电源供电系统,标准1U机箱,工业级4层PCB设计。
AiGW810集成的以太网端口均可支持级联。多台AiGW810可以用手拉手方式进行级联,自行组成以太网网络,级联的以太网网线最长为100米。此网络也可以接入任何标准的10/100Mbps以太网设备,例如:我公司的GL-IO、AiMaster产品、电脑、摄像头、WIFI AP等。
AiGW810具备自学习算法,全自动运行,可主动轮询和缓冲下位机数据。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。
AiGW810支持下列通讯方案:
1、多个串口主机和以太网主机同时读写一个串口下位机或总线模式。
2、多个串口主机和以太网主机同时读写多个串口下位机模式。例如,可配置为3主机读写5下位机总线,2主机读写6下位机总线,等等。
3、可直接替换集线器的“智能Modbus交换机”模式,替换后,在无需修改任何软件、硬件前提下,可立即实现多主机同时读写下位机功能。
4、可直接替换普通串口服务器的“串口共享服务器”模式,替换后,在无需修改任何软件、硬件前提下,立即实现多主机同时读写下位机功能。
5、普通串口服务器模式
上述在多主机通讯模式中,以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。
以太网口支持“一天广联Modbus多主机云服务”,此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。
AiGW810已经广泛的应用于:智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。
串口下位机可以是任何厂家Modbus RTU设备,例如电表、水表、数据采集器等。
串口主机可以是任何厂家的PLC、触摸屏,电脑软件等,只要支持Modbus RTU协议的即可通讯。
网口主机可以是任何支持Modbus TCP、Modbus RTU的触摸屏、组态软件、PLC等。
1、多个串口主机和网口主机同时读写1个串口下位机模式
下图为常见的单主机控制系统,数据无法共享,存在数据孤岛的问题。
下图为加入AiGW810网关后,可立即扩展出多个串口主机、最多100个以太网主机、6个云服务主机。
AiGW810具备自学习算法,全自动运行。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

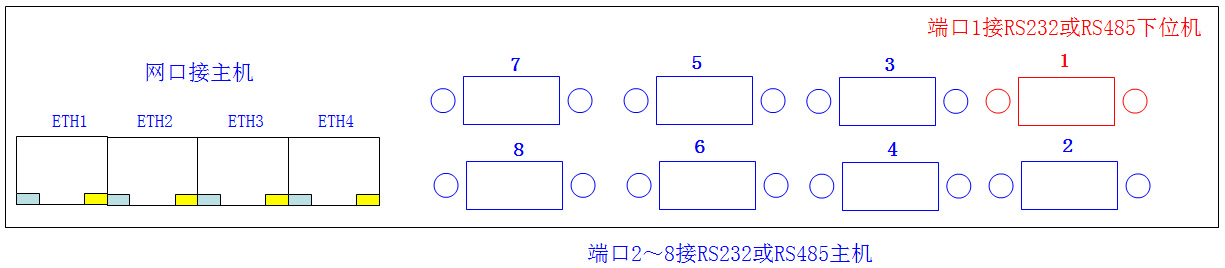

此方案使用第1个端口作为下位机端口,连接Modbus RTU下位机总线。剩余的7个端口和以太网端口与主机连接。
注意!AiGW810出厂时所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1,则不需要做任何设置,按照下图方法连接即可工作。
如果主机也需要使用以太网Modbus TCP进行通讯,只要将AiGW810的IP修改为与主机一个网段,然后主机直接连接至AiGW810的502端口即可进行通讯。
2、“智能Modbus交换机”模式,直接替换集线器,立即实现多主机同时读写多下位机数据。
“智能Modbus交换机”模式可直接替换现有的集线器,无需修改现有的软件和下位机硬件,可使现有系统立即具备多主机读写能力,并且可成倍提高轮询效率,减小轮询延迟,隔离总线错误数据。
由于传统的RS485总线是半双工通讯,导致主机每次轮询只能读写一个下位机的数据,所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力,只能增加下位机数量,而对提升通讯速度无任何帮助。
下图为传统的主机直连下位机方式
下图为传统的主机经过集线器连接多台下位机的方式,集线器只能增加下位机数量,并不能提高通讯速度和主机数量。

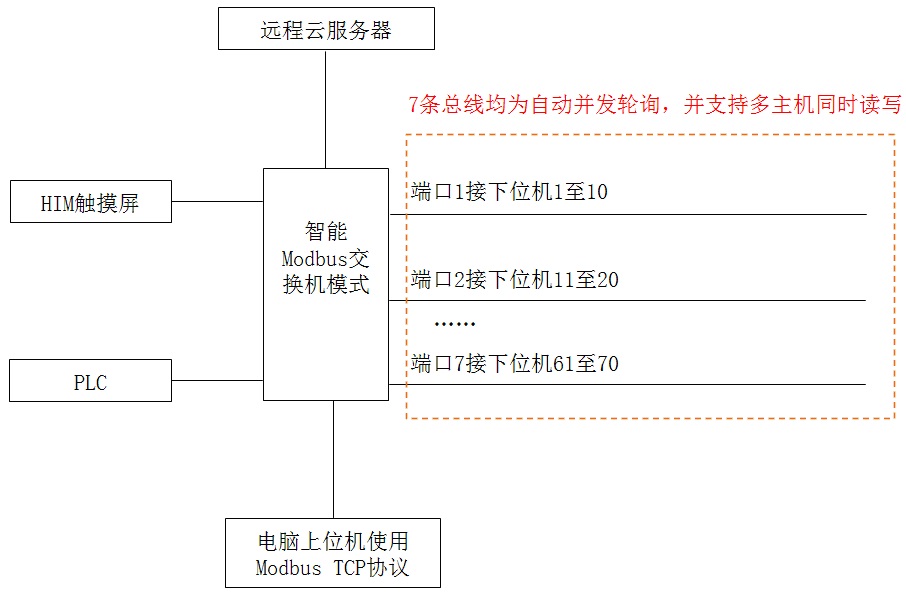

下图中,使用AiGW810网关直接替换串口集线器,使系统立即具备多主机同时读写能力。并且网关的7个串口可以同时轮询下位机数据,所以可以将通讯速度提高7倍。
如果以传统方式全部轮询一次下位机需要7秒,那么在采用AiGW810智能网关后,可将轮询时间减小为1秒。
下图中7个串口设置为下位机模式,第8个串口设置为主机模式用于PLC、电脑、触摸屏等串口主机读写下位机数据。
如下图所示,此方案在接线方式上与传统的串口集线器相同,但是可以实现多主机同时读写多个下位机总线,并且可以达到不低于直连的实时性能。
下图中,第8口和网口均为主机接口,其他接口为下位机接口,并且每个下位机口都分配有一个地址码范围。
主机口数量可以根据需要进行增加,例如,也可以将第6、7口设置为主机口,多个主机口可以同时读写下位机数据,而无需设置任何Modbus参数。
此模式下,网口最多可支持100个TCP/IP连接,可支持100个网络主机同时读写下位机数据。
3、“串口共享服务器”模式,直接替换普通串口服务器,串口支持多主机同时读写数据。
此模式下,AiGW810接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。
普通的串口服务器,为每个串口建立1个或多个TCP/IP连接,即使可以建立多个TCP/IP连接,由于受串口通讯限制,这些连接无法同时读写1个串口下位机总线。
下图的普通串口服务器每个串口只能允许一个主机读写数据。
而AiGW810的“串口共享服务器”模式可以打破这种限制,通过为每个串口都建立自学习式主动轮询线程的方式,实现了每个串口可以建立多个TCP/IP连接,并且这些连接可以并发的读写下位机总线数据。
因此AiGW810可以直接替换串口服务器,立即使系统具备多主机通讯能力,而无需改变现有的接线及主机软件。
AiGW810具备自学习算法,全自动运行。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

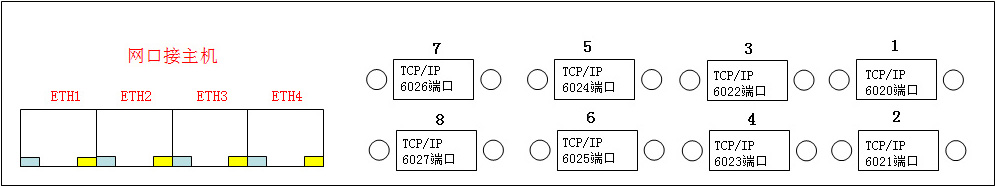

AiGW810“串口共享服务器”模式默认的端口分配如下,每个端口都支持并发最多32个TCP/IP连接同时读写下位机数据。
串口1~8分别对应6020~6027端口,每个端口可并发支持最多32个TCP/IP连接。
4、普通串口服务器模式。所有串口或部分串口可设置为普通串口服务器用法。
AiGW810的普通串口服务器模式,相当于一个标准的8口RS232/485两用串口服务器,此模式仅用于兼容,无法发挥AiGW810产品的智能Modbus多主机通讯功能。
5、AiGW810智能网关与一天广联Modbus多主机云服务整合方案
AiGW系列智能网关产品均提供“一天广联Modbus多主机云服务”30天免费体验,体验期间的所有功能均无限制。如需体验“一天广联Modbus多主机云服务”,请联系我公司。
一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。
其产品设计目标是,使现有的或新建的Modbus RTU串口系统,立即具备最先进的云端多主机通讯功能。
此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。
此产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离,优化通讯等各类算法。也可解决主机端软件通讯在遇到故障设备时容易卡顿的问题。
此产品在实现各类云服务功能的同时,也做到了与现有系统的完全的无缝兼容,可以有效的保护用户资产。
其体现在:
1、 完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品,而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品,无需做任何修改。可以做到对用户软件资产的完全保护。
2、兼容Modbus RTU串口产品,使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。
3、不影响现有主机通讯,只需在Modbus RTU串口总线上连接一个AiGW系列智能网关,即可支持现场主机(如PLC、HIM、电脑等)与云端同时通讯,而无需修改任何现有的软件和硬件。
4、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。
5、Modbus多主机云服务软件也可以在局域网、VPN网络内使用,如需在这两类网络内使用,请联系我公司。

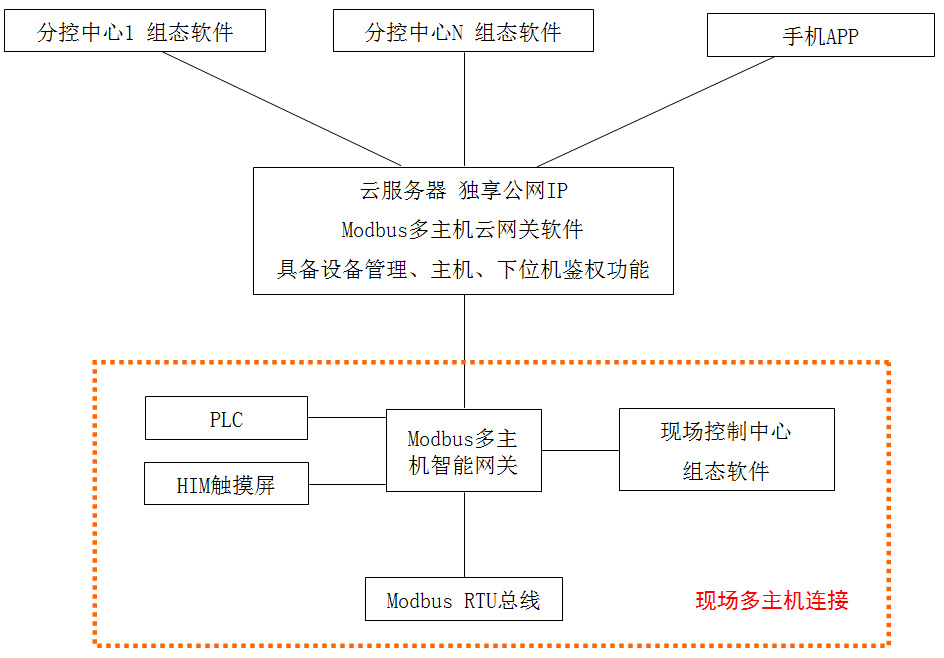

下图为一天广联Modbus多主机云服务的功能说明
AiGW810产品描述
配置 | 描述 |
CPU/内存 | 32位高性能CPU/32M内存 |
端口数量 | 共8个串口,均为RS232/RS485两用设计(切换使用)。 |
RS232 | 三线制RS232串口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护 |
RS485 | 增强型RS485串口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。 |
端口性能 | 速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。 |
通讯模式 | 1、多个串口主机读写多个串口下位机模式。例如,可配置为3主机读写5下位机总线,2主机读写6下位机总线,等等。 2、可直接替换集线器的“智能Modbus交换机”模式 3、可直接替换普通串口服务器的“串口共享服务器”模式 4、普通串口服务器模式 上述在所有模式中,以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机同时读写数据,并且可以提供Modbus多主机云服务支持。 |
以太网 | 4个10/100Mbps以太网交换机端口,多台AiGW810可实现自组以太网,并且支持以太网分支、级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等 |
以太网主机网络模式 | 在多主机通讯模式时,以太网网口做为主机接口,可以支持Server、Client、UDP模式。支持Server、Client两种模式混合运行。 |
网络性能 | 在Modbus多主机通讯方案下,最多同时支持100个TCP/IP连接,每个串口支持32个TCP/IP连接同时通讯。 |
Modbus多主机云服务 | 通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读写下位机数据。主机可以是电脑、PLC、手机等。 |
管理 | 中文Telnet管理。 |
安全 | 内置IP过滤,可支持8个认证IP。 |
供电 | 同时支持AC85~250V、DC85~250V供电和DC8~36V两种供电方式。最高10W功耗,可定制为DC8~48V,具备600W浪涌、超压、防接反、高频防护 |
安装方式 | 机架式1U机箱 |
可靠性 | 工业级4层PCB设计,全部原装器件,独立的外置看门狗,电路板与外壳高度绝缘设计。 |
工作环境 | 温度:-35~80℃,湿度:5% ~95% RH,无凝露。 |
虚拟串口驱动软件 | 提供Xframe驱动软件, Xframe提供企业级的管理树界面,轻松管理数百个虚拟COM口,并支持Server与Client混合运行。 |
保修 | 质保5年,终身维护,具体以我公司的《产品保修规定》为准。 |
