产品名称: GL-IO8以太网IO模块 2网口 8路开关量输入、8路继电器输出、1个232、1个485
规  格:
产品备注: 极高性价比,多任务设计,自组以太网,历经市场考验的可靠性。
产品类别: GL-IO8 2网口 8输入 8继电器 2串口
点击量: 3847

GL-IO8产品同时集成了8路开关量输入输出、1路RS232、1路RS485、2路10/100Mbps可手拉手级联的以太网网口。

GL-IO8完全按照工业级产品设计,所有端口均采用工业级保护设计,继电器为单独供电的设计。整个产品具备极高的可靠性。

GL-IO8为多任务设计,各种功能可以同时执行,例如,在进行IO控制同时,也可以进行串口数据转发。极大的提高了产品应用范围。


产品优势如下:

1.支持8路开关量输入,可检测按钮、开关的通断。也可以直接检测DC0~24V电压,可直接连接PNP、NPN接口的传感器。
2.支持8路150W继电器输出,可直接切换AC220V火线,可直接控制由AC220V驱动的交流接触器。
3.集成1个232,1个RS485通用型串口,支持串口转以太网功能和串口Modbus RTU控制本机硬件功能。
4.支持多主机同时通讯,网口支持Modbus TCP协议,最多4个主机同时通讯。串口支持Modbus RTU协议
5.支持配对使用通过透传IO量,支持开关量输入状态主动上传。
6.采用多线程、多任务设计,所有功能均可同时运行
7.集成2个10/100Mbps以太网交换机端口,可自组以太网,支持以太网手拉手级联。
8.支持一天广联Modbus多主机云服务
9.工业级设计 经过大量实际工程验证 稳定可靠

广泛用于:智能灯光控制、无人值守变电站、生产线保护系统、生产线流程控制、防盗报警、动环监控等各类工程。可用于任何需要做现场控制、现场状态采集、串口通讯的工程项目。



单击下载GL-IO8以太网IO产品说明书

驱动及配置软件xframe



1、开关量输入功能说明

内置多功能开关量输入,自带信号源,可检测无源开关信号(干节点)的通断,例如,检测各类开关、防盗报警探头、按钮等的通断。也可以直接检测DC0~24V电压信号(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。同时支持轮询和开关量主动上传两种工作方式。

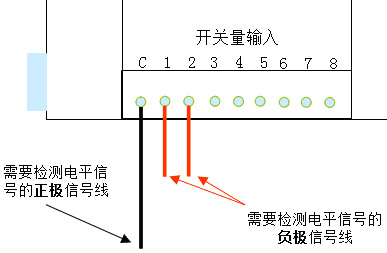

纯开关量干节点的开关量输入接法

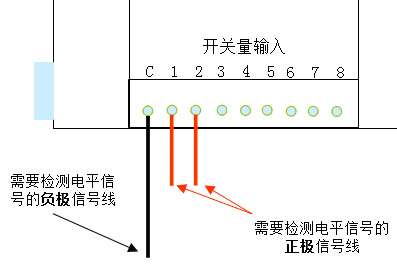

0~24V电压PNP信号,湿节点开关量输入接法






0~24V电压NPN信号,湿节点开关量输入接法






2、开关量输出(继电器)功能说明

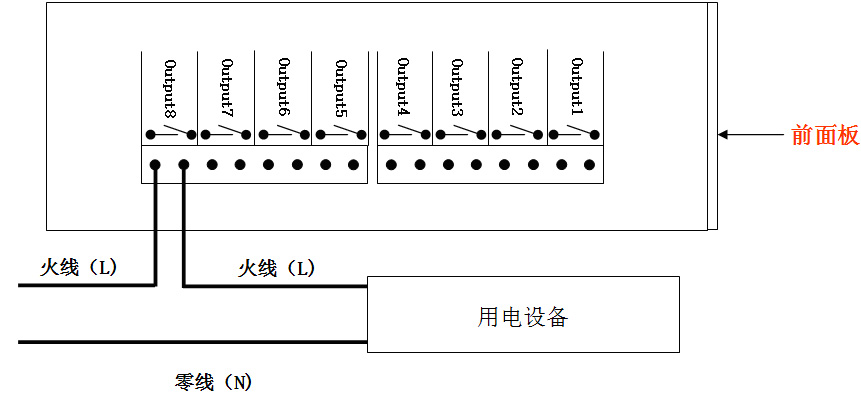

产品内置8个AC220V/150W大功率继电器,可以直接控制AC220V火线,下图为直接控制火线通断的接线图。

注意!GL-IO8每路继电器可切换的最大功率为250V/150W,请勿过载。如果受控设备功率超过150W,请外接交流接触器。首先通过GL-IO8控制交流接触器,再由交流接触器控制受控设备。






如果受控设备功率大于150W,则需要通过交流接触器进行控制。

下图为GL-IO8通过交流接触器控制大功率220V用电设备接线图。





下图为产品直接控制直流设备接线图





3、多功能串口

串口支持下述几个功能,不同的功能需要切换使用:

模式1:作为串口服务器使用,支持RS232、RS485数据转以太网,并支持透传或Modbus RTU/TCP双向转换两种模式

模式2:用于控制本机硬件的串口,串口支持Modbus RTU协议,可作为下位机与控制主机连接。

模式3:作为配对串口,通过串口配对两台GL-IO8,双向透传输入、输出状态。




4、通过以太网手拉手级联方案

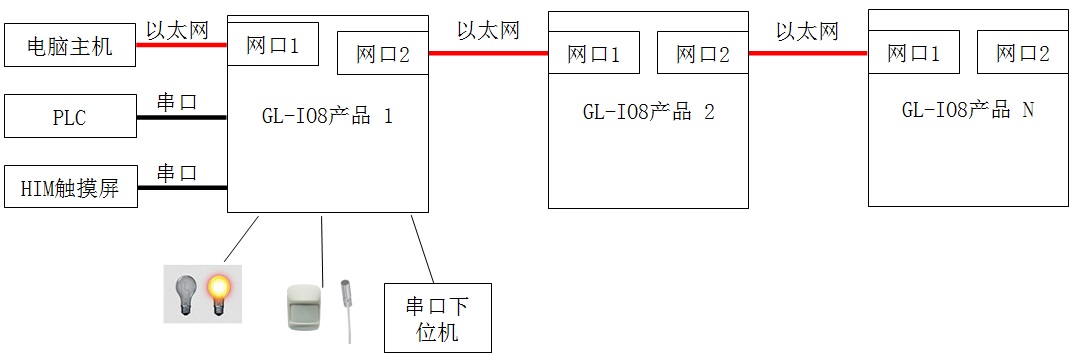

产品集成了2个10/100Mbps网口,2个网口支持级联,用户无需购买额外的网络设备即可实现自组以太网,从而实现低成本、轻资产、高性能的IO、串口综合应用方案。两个网口并无上下行之分,每2台GL-IO8之间的以太网组网距离可达100米,级联数量可达150台。并且可通过光纤以太网、Wifi、电力ADSL进一步扩展网络范围。




5、多主机同时访问

GL-IO8支持多主机访问,允许多台主机同时与GL-IO8建立TCP/IP连接并进行IO控制。

也可以1台主机建立多个连接,同时与GL-IO8进行通讯,例如,1个连接用于读取输入,另1个连接用于控制输出,可以极大的提高控制系统的实时性能。

GL-IO8串口也可以设置为Modbus RTU串口,用于控制本机IO。串口与网口的控制功能可同时使用。



6、两台GL-IO8配对使用透传开关量


配对使用GL-IO8,可以将本端GL-IO8的IO状态,串口数据透传至另一端的GL-IO8。

开关量输入、输出状态透传是双向的,既可以将本地GL-IO8的开关量输入状态,在对端GL-IO8的继电器还原。也可以将对端的开关量输入状态,通过本地继电器还原。

串口数据也可以通过以太网透传至对端,而且数据也是双向的,RS485为半双工,RS232为全双工透传。

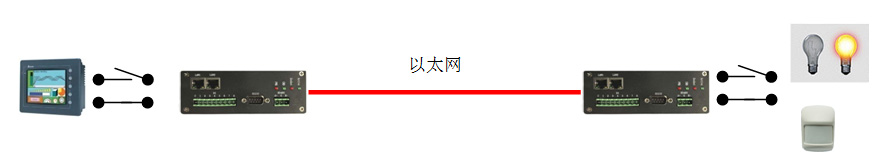

下图为配对使用的连接图,控制主机可以使用开关量通过以太网控制远端设备,而远端开关量的状态也可以传输给主机。



7、GL-IO8与一天广联Modbus多主机云服务整合方案



一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

通过此云服务,可支撑全国范围的多个控制主机同时对GL-IO产品进行控制并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。


控制主机类型包括:各类组态软件、手机APP等。各类支持Modbus TCP\RTU的控制软件均可直接使用。


云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时对GL-IO产品进行控制。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

GL-IO8产品与Modbus多主机云的方案优势:

1、完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品。可以做到对用户软件资产的完全保护。

2、GL-IO8的串口服务器功能兼容Modbus RTU串口产品,在支持IO控制的同时,也可以使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。

3、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。


4、超高性价比,使用低成本的普通以太网IO产品实现Modbus多主机云访问。GL-IO8产品价格低廉,并且支持自组以太网,可为用户节省网络设备和布线相关费用。


注意!”GL-IO8的串口服务器功能“本身不具备多主机通讯能力,此方案的串口Modbus多主机同时通讯能力,是由一天广联Modbus多主机网关软件实现的,所以此功能不能为串口下位机在现场扩展出额外的主机端口。而GL-IO8的IO控制功能支持现场多串口、网口的多主机通讯。







GL-IO8产品描述

配置

描述

输入

提供8路开关量输入,可检测干节点开关信号通断,例如按钮、开关等。也可以直接检测DC0~24V电压(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。

输入状态检测,支持轮询方式和开关量输入变化主动上传两种模式。

输出

提供8路继电器开关量输出。每路开关最大负载:AC220V 150W。

IO增强功能

支持以太网配对使用,两台GLIO-8可通过以太网透传IO状态。支持与1~8台GLIO-8、GLIO-4设备配对使用。

支持本机输入映射至输出,并且可以设置控制延迟。

RS232

1路三线制RS232口,可用于232数据转以太网或控制本机硬件。

RS485

1路RS485口,可用于485数据转以太网或控制本机硬件。

串口转以太网增强功能

支持Modbus RTU与Modbus TCP协议之间双向转换。

Server、Client模式混合运行。

Client模式下,支持连接至域名,即动态DNS支持。

控制协议

Modbus TCP(网口),最多支持4个TCP/IP连接。

Modbus RTU(串口)

EIO Link开关量状态主动上传协议(网口、串口),最多支持8个TCP/IP连接

多任务能力

采用多线程、多任务设计,所有功能均可同时运行。

网络

2个10/100Mbps以太网交换机端口,多台GL-IO8可实现自组以太网,并且支持以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等

云服务

通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读取、控制GLIO产品IO输入输出。

软件兼容性

兼容各类支持Modbus TCP、Modbus RTU协议的组态软件、PLC、触摸屏等。

管理

Telnet管理,中文界面。

电源

DC8~36V 5W供电

防护

独立看门狗,继电器独立供电设计,RS232、RS485端口具备ESD15KV、抗雷击、浪涌保护。

外形尺寸

标准导轨安装,外置AC220V/DC12V电源适配器。

运行环境

温度:-30~60℃,湿度:5% - 95% RH,无凝露。

附带软件

Xframe企业级管理软件,轻松管理数百个GL-IO产品,并支持报警、继电器控制等功能。

保修

质保5年(继电器除外),终身维护,具体以我公司的《产品保修规定》为准。
