产品名称: AiGW300智能Modbus多主机网关
规  格:
产品备注: 支持多个主机同时读写一个串口下位机或总线,无需手动设置任何Modbus参数。
产品类别: AiGW300 3串口智能Modbus多主机网关
点击量: 2

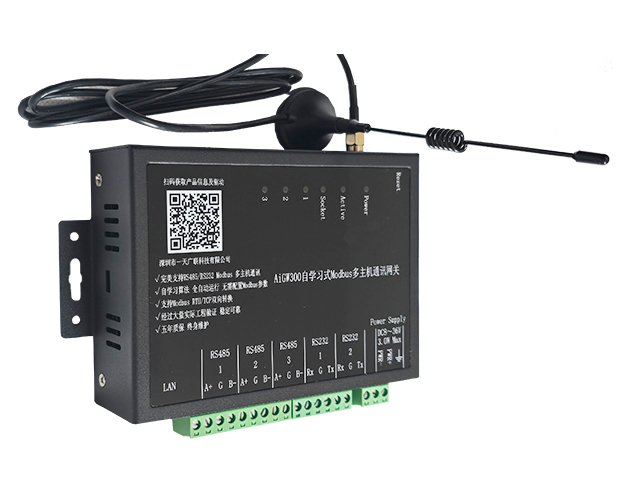

AiGW300是功能强大的智能Modbus多主机网关产品,基本架构采用32位CPU和32M内存,集成3个工业级保护的串口端口,其中1、2口为RS232/RS485两用设计(切换使用),第3口固定为RS485口。集成1个10/100Mpbs以太网网口,DC8~36V供电,工业级四层PCB设计,支持壁挂式安装耳和DIN30导轨两种安装方式。


AiGW300具备自学习算法,全自动运行,可主动轮询缓冲下位机数据。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。


AiGW300支持下列通讯方案:
1、 2个串口主机和多个以太网主机同时读写一个串口下位机或总线模式。
2、 可直接替换集线器的“智能Modbus交换机”模式,替换后,在无需修改任何软件、硬件前提下,可立即实现多主机同时读写下位机功能。
3、 可直接替换普通串口服务器的“串口共享服务器”模式,替换后,在无需修改任何软件、硬件前提下,每个串口都支持多主机同时读写。
4、 普通串口服务器模式

上述的多主机通讯模式中,以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机通过TCP/IP连接同时读写数据,总计可支持高达256个主机TCP/IP连接同时读写数据


产品支持“一天广联Modbus多主机云服务”,此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。


AiGW300已经广泛的应用于:智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。


单击下载AiGW300智能Modbus网关说明书


配置软件xframe


1、2个串口主机和多个以太网主机同时读写一个串口下位机或总线模式。


下图为常见的单主机控制系统,数据无法共享,存在数据孤岛的问题。

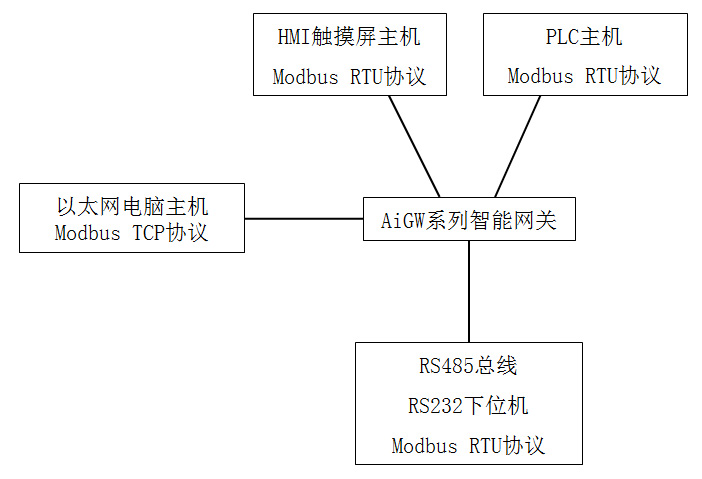

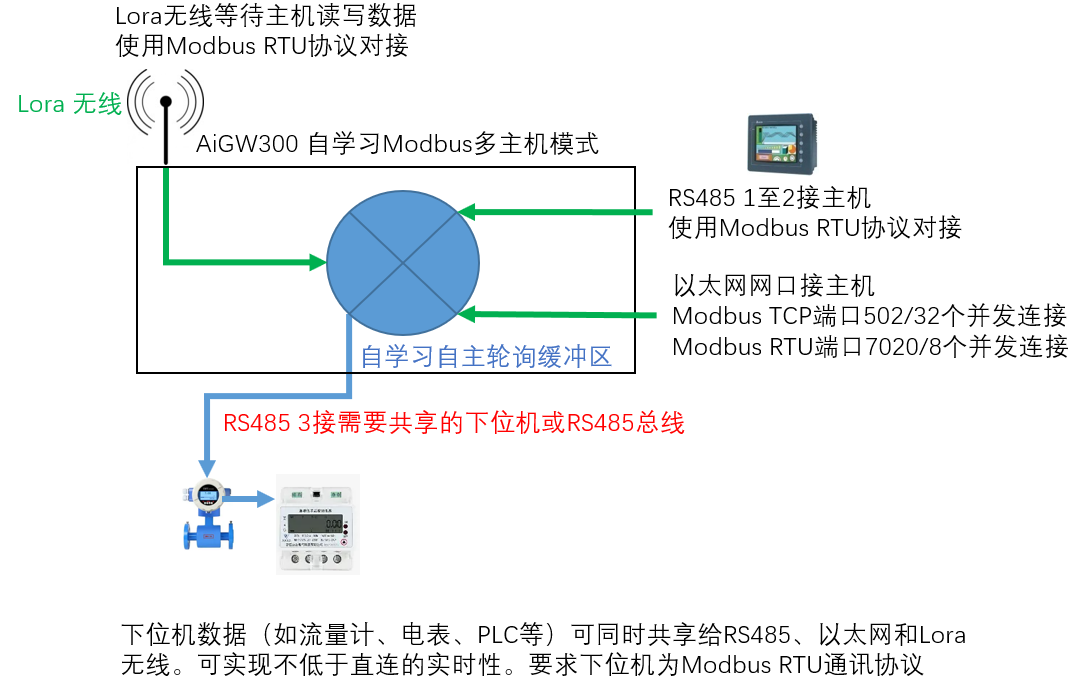

下图为加入AiGW300网关后,可立即扩展出2个串口主机、最多100个以太网主机、6个云服务主机。

AiGW300具备自学习算法,全自动运行。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

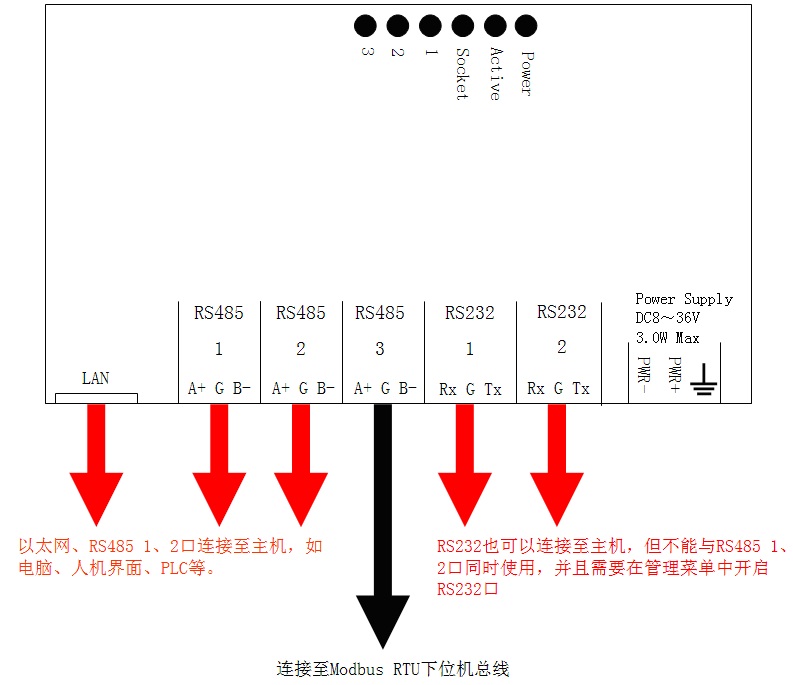

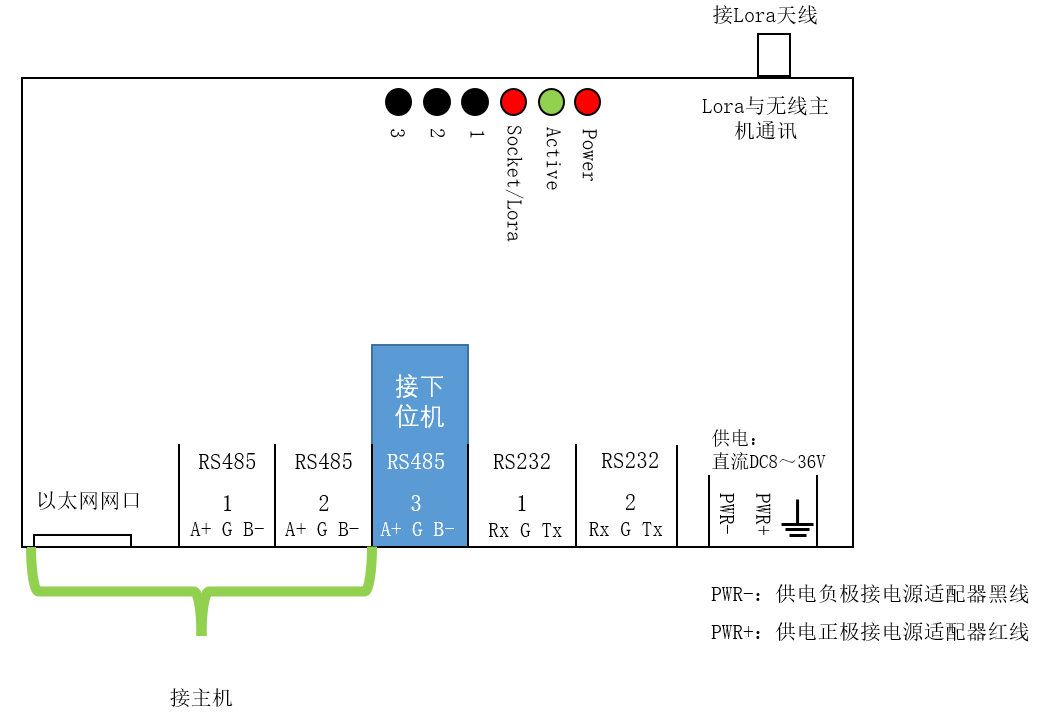

AiGW300出厂时默认为此模式,并且所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1,则不需要做任何设置,按照下图方法连接即可工作。

如果主机也需要使用以太网Modbus TCP协议进行通讯,只要将AiGW300的IP修改为与主机一个网段,然后主机直接连接至AiGW300的502端口即可进行通讯。



『单击此处查看 为现有串口总线扩展2或多个Modbus串口主机方案』



2、“智能Modbus交换机”模式,直接替换集线器,立即实现多主机同时读写多下位机数据。


“智能Modbus交换机”模式可直接替换现有的集线器,无需修改现有的软件和下位机硬件,可使现有系统立即具备多主机读写能力,并且可成倍提高轮询效率,减小轮询延迟,隔离总线错误数据。


由于传统的RS485总线是半双工通讯,导致主机每次轮询只能读写一个下位机的数据,所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力,只能增加下位机数量,而对提升通讯速度无任何帮助。



下图为传统的主机直连下位机方式




下图为传统的主机经过集线器连接多台下位机的方式,集线器只能增加下位机数量,并不能提高通讯速度和主机数量。



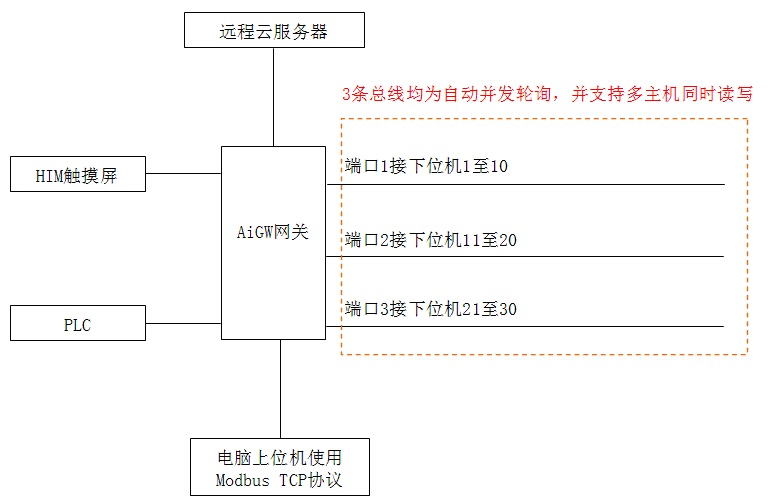

下图中,使用AiGW300网关直接替换串口集线器,使系统立即具备多主机同时读写能力。并且网关的3个串口可以同时轮询下位机数据,所以可以将通讯速度提高3倍。
如果以传统方式全部轮询一次下位机需要3秒,那么在采用AiGW智能网关后,可将轮询时间减小为1秒



如下图所示,此方案在接线方式上与传统的串口集线器相同,但是可以实现多主机同时读写多个下位机总线,并且可以达到不低于直连的实时性能。

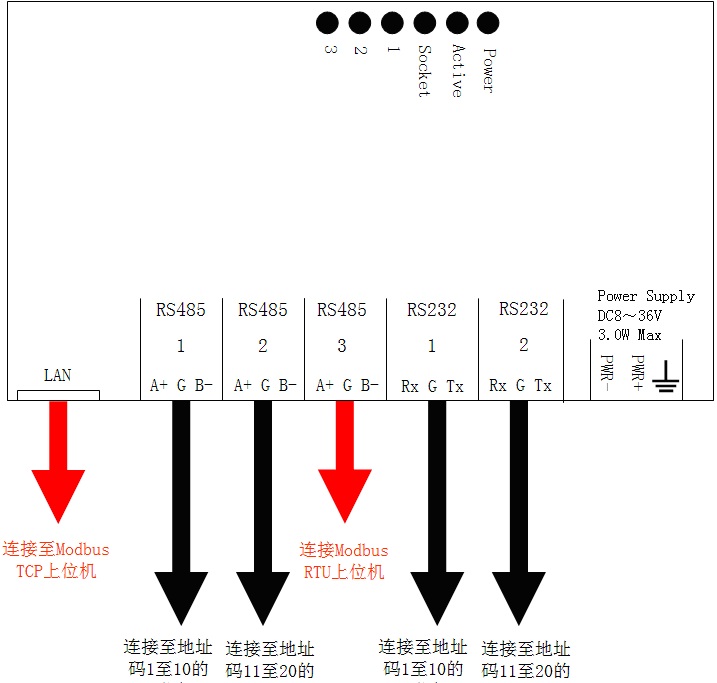

连接方法如下,其中3口和网口接主机,1、2口接下位机,并且2个下位机端口都分配了地址码范围。


『单击此处查看 直接替换串口集线器,立即实现多主机通讯和减少轮询延迟』



3、“串口共享服务器”模式,直接替换普通串口服务器,每个串口都支持多主机同时读写数据。

此模式下,AiGW300接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。

普通的串口服务器,为每个串口建立1个或多个TCP/IP连接,即使可以建立多个TCP/IP连接,由于受串口通讯限制,这些连接无法同时读写1个串口下位机总线。

下图的普通串口服务器每个串口只能允许一个主机读写数据。



而AiGW300的“串口共享服务器”模式可以打破这种限制,通过为每个串口都建立自学习式主动轮询线程的方式,实现了每个串口可以建立多个TCP/IP连接,并且这些连接可以并发的读写下位机总线数据。

因此AiGW300可以直接替换串口服务器,立即使系统具备多主机通讯能力,而无需改变现有的接线及主机软件。

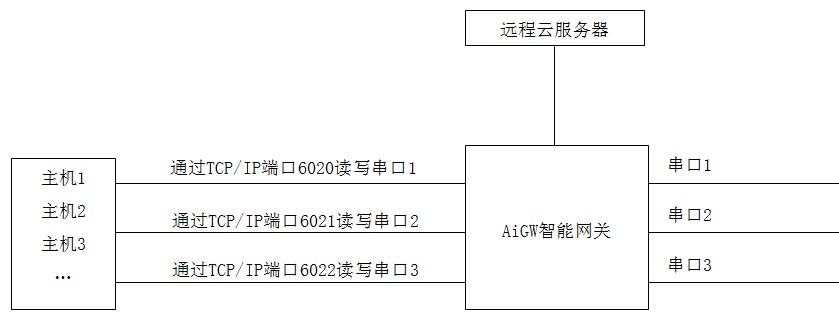

功能框图如下:

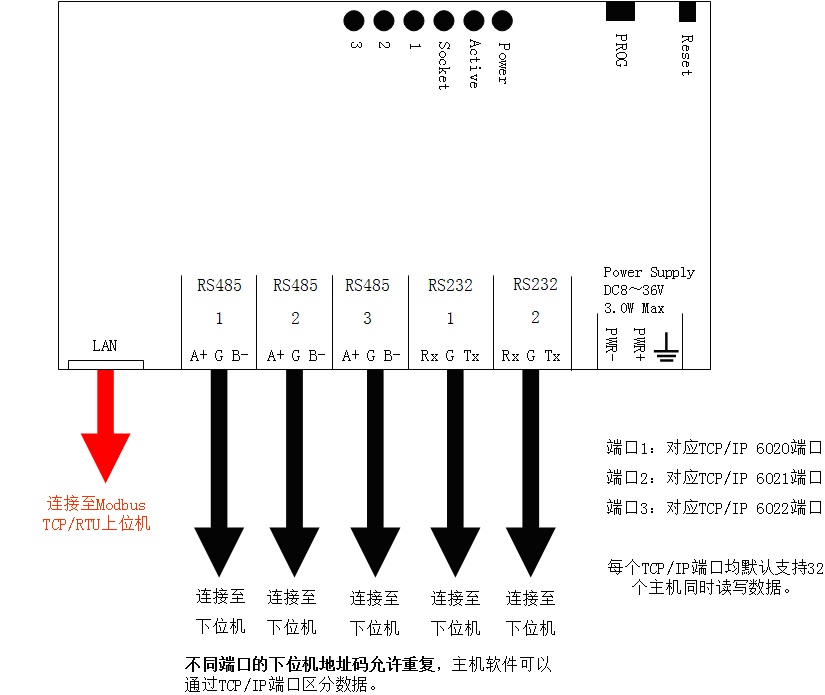

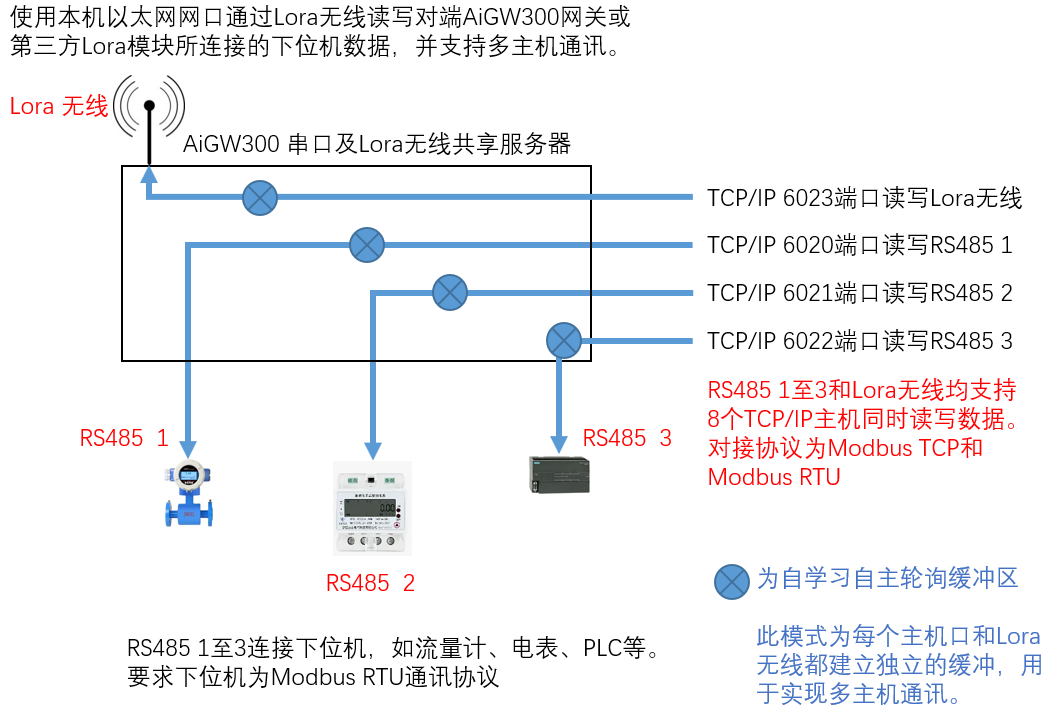

“串口共享服务器”默认的端口分配如下,每个端口都支持并发最多32个TCP/IP连接同时读写下位机数据。
串口1~3分别对应6020~6022端口,每个端口可并发支持最多32个TCP/IP连接。

例如,多个主机可以都连接至6020端口,同时读写串口1的下位机总线数据。AiGW300每个端口最多支持32个TCP/IP连接,可支持32个主机同时与串口1通讯。为了兼容传统的COM口通讯软件,可以在电脑上使用Xframe软件映射出虚拟COM口,提供给电脑软件使用。


『单击此处查看 替换普通串口服务器,使现有系统立即具备多主机读写能力』


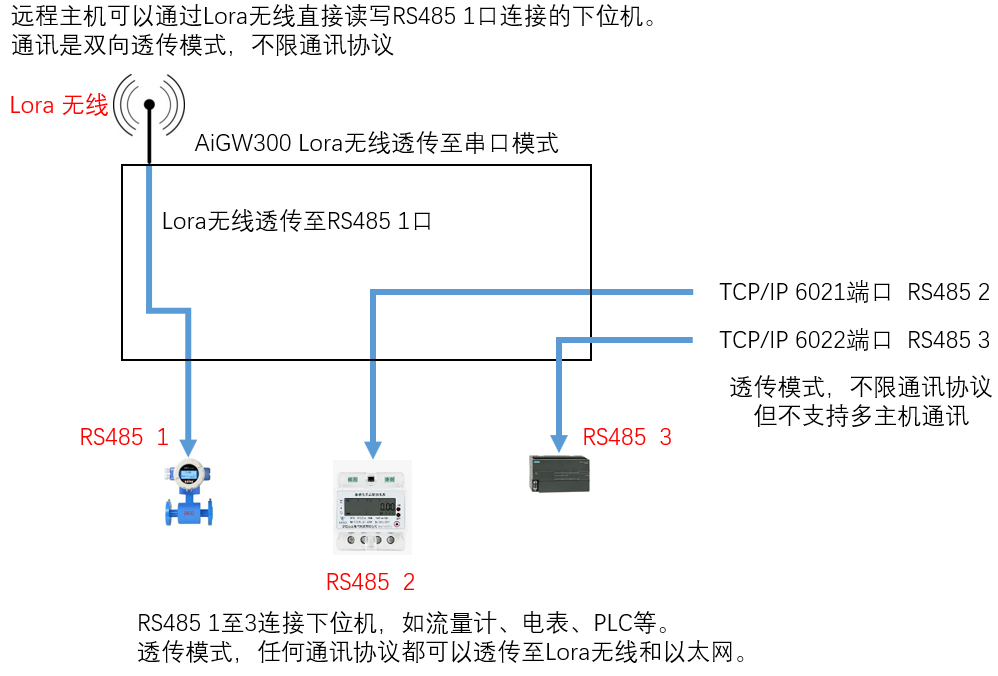

4、普通串口服务器模式。

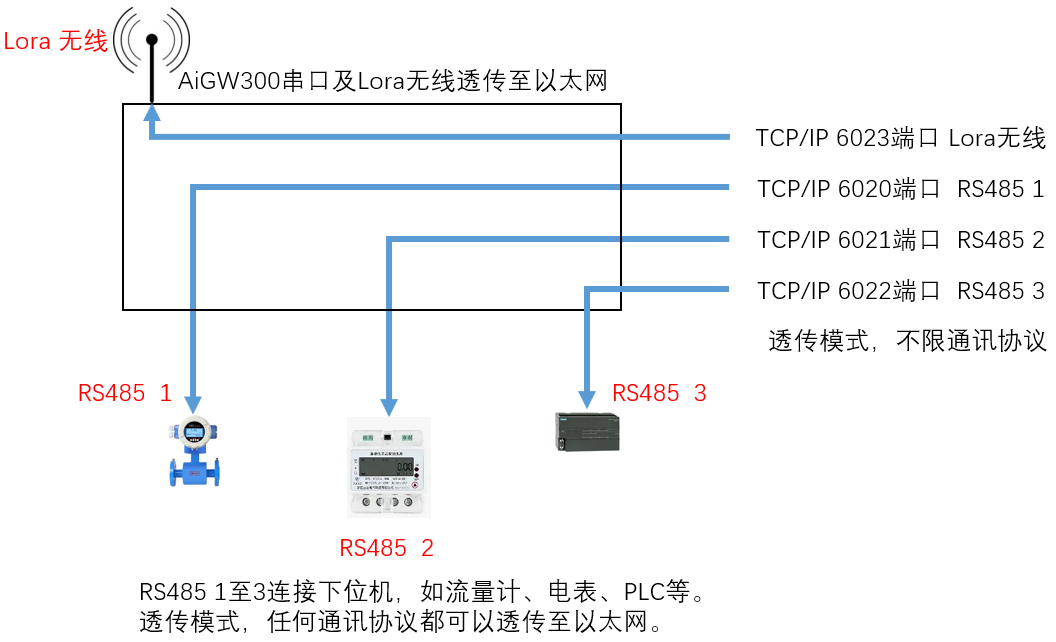

AiGW300的普通串口服务器模式,相当于一个标准的3口串口服务器,此模式仅用于兼容,无法发挥AiGW300产品的智能Modbus多主机通讯功能。



5、AiGW300智能网关与一天广联Modbus多主机云服务整合方案


我公司支持云服务的产品,均提供Modbus多主机云服务30天免费体验,体验期间的所有功能均无限制。如需体验“一天广联Modbus多主机云服务”,请联系我公司。


一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。


其产品设计目标是,使现有的或新建的Modbus RTU串口系统,立即具备最先进的云端多主机通讯功能。

此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

此产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离,优化通讯等各类算法。也可解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

此产品在实现各类云服务功能的同时,也做到了与现有系统的完全的无缝兼容,可以有效的保护用户资产。

其体现在:

1、 完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品,而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品,无需做任何修改。可以做到对用户软件资产的完全保护。

2、兼容Modbus RTU串口产品,使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。

3、不影响现有主机通讯,只需在Modbus RTU串口总线上连接一个AiGW系列智能网关,即可支持现场主机(如PLC、HIM、电脑等)与云端同时通讯,而无需修改任何现有的软件和硬件。

4、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。
5、Modbus多主机云服务软件也可以在局域网、VPN网络内使用,如需在这两类网络内使用,请联系我公司。

下图为一天广联Modbus多主机云服务的功能说明





『单击查看 一天广联Modbus多主机云服务 企业版套餐



AiGW300产品描述

配置

描述

CPU/内存

32位高性能CPU/32M内存

端口数量

共3个端口,其中1、2口为RS232/RS485两用设计(切换使用),第3口固定为RS485口。

RS232

三线制RS232串口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护

RS485

增强型RS485串口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

端口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。

以太网

1个10/100Mbps以太网接口。支持TCP\IP、UDP、DHCP协议。

网络模式

可以支持Server、Client、UDP模式。支持Server、Client两种模式混合运行。

通讯模式

1、2个串口主机同时读写1条RS485总线或1个RS232设备的Modbus多主机通讯应用。

2、可直接替换集线器的“智能Modbus交换机”模式

3、可直接替换普通串口服务器的串口共享服务器模式

4、普通串口服务器模式

上述在所有模式中,以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机同时读写数据,并且可以提供Modbus多主机云服务支持。

网络性能

在Modbus多主机通讯方案下,最多同时支持256个TCP/IP连接,每个串口支持32个TCP/IP连接同时通讯。

Modbus多主机云服务

通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读写下位机数据。主机可以是电脑、PLC、手机等。

管理

中文Telnet管理。

安全

内置IP过滤,可支持8个认证IP。

供电

DC8~36V/最高3W功耗,可定制为DC8~48V,具备600W浪涌、超压、防接反、高频防护。

安装方式

同时支持安装耳及导轨安装方式。

可靠性

工业级4层PCB设计,全部原装器件,独立的外置看门狗,电路板与外壳高度绝缘设计。

工作环境

温度:-35~80℃,湿度:5% ~95% RH,无凝露。

虚拟串口驱动软件

提供Xframe驱动软件,   Xframe提供企业级的管理树界面,轻松管理数百个虚拟COM口,并支持Server与Client混合运行。

保修

质保5年,终身维护,具体以我公司的《产品保修规定》为准。
