产品名称: GL-EXT600智能控制模块 集成8路DIO 8路模拟量采集 3路串口 2路以太网
规  格:
产品备注:
产品类别: GL-EXT600 集成8IO\8ADC\3串口\双网口
点击量: 166

GL-EXT600产品采用工业级高性能32位CPU、32M内存,同时集成8路开关输入、8路继电器输出、8路模拟量采集、3个RS485串口、2路10/100Mbps网口。工业级4层PCB设计,所有端口都具备ESD15KV,600W浪涌防护能力。


GL-EXT600出厂时已经内置Modbus协议,主机也可直接用Modbus TCP、Modbus RTU协议控制GL-EXT600的IO、读取模拟量数据。通过以太网和串口为电脑、PLC或其他主机扩展IO、模拟量的数量。


广泛用于:用于PLC、触摸屏、电脑的控制扩展,用于智能家居、工业现场控制、灯光控制、机房监控、动环监控等各类控制器的开发。



1、开关量输入说明

内置多功能开关量输入,自带信号源,可检测无源开关信号(干节点)的通断,例如,检测各类开关、防盗报警探头、按钮等的通断。也可以直接检测DC0~24V电压信号(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。同时支持轮询和开关量主动上传两种工作方式。

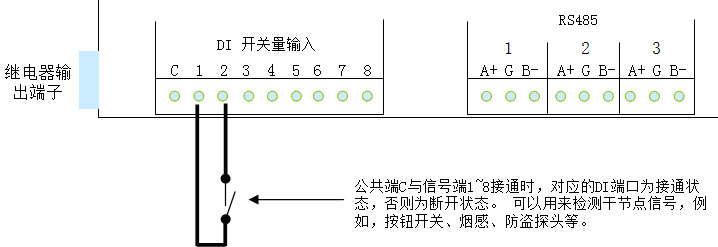

纯开关量干节点的开关量输入接法





0~24V电压PNP信号,湿节点开关量输入接法






0~24V电压NPN信号,湿节点开关量输入接法






2、开关量输出(继电器)功能说明

产品内置8个AC220V/150W大功率继电器,可以直接控制AC220V火线,下图为直接控制火线通断的接线图。

注意!GL-EXT600每路继电器可切换的最大功率为250V/150W,请勿过载。如果受控设备功率超过150W,请外接交流接触器。首先通过GL-EXT600控制交流接触器,再由交流接触器控制受控设备。






如果受控设备功率大于150W,则需要通过交流接触器进行控制。

下图为GL-EXT600通过交流接触器控制大功率220V用电设备接线图。






下图为产品直接控制直流设备接线图






3、模拟量输入接线

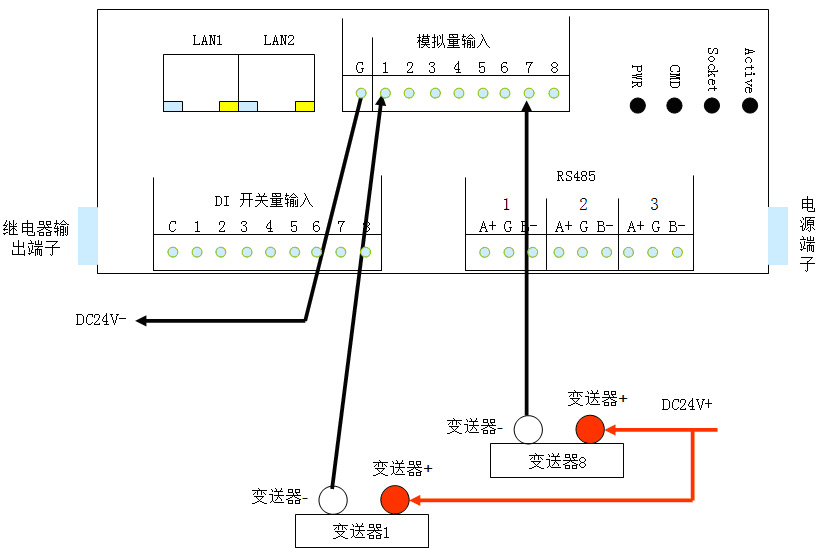

下图为4~20mA模拟量输入接线方式,产品内部已经集成了高精度采样电阻,所以只能用于4~20mA信号的输入。具体接线方式以下图为准。
出于安全考虑,设备不直接支持对变送器的DC24V供电,可从电源端子引出对变送器的供电电源线。

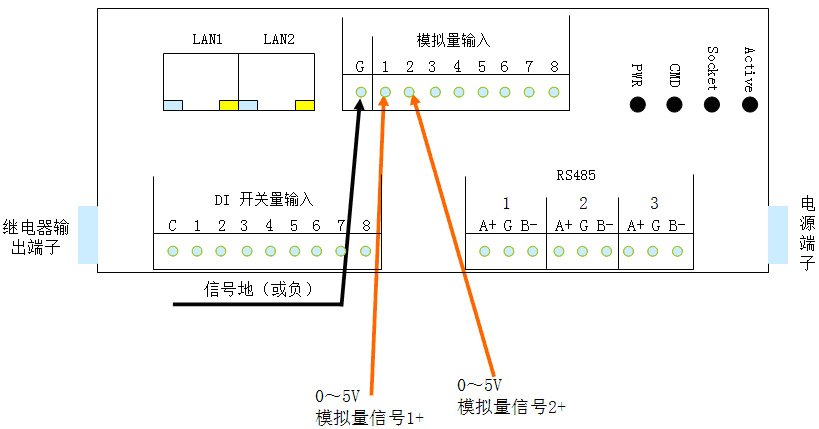

下图为0~5V模拟量输入接线方式,此型号将0~5V模拟量电压直接输入进ADC芯片,所以输入电压不能超过5V,否则将损坏ADC芯片。





下图为0~10V模拟量输入接线方式,此型号将0~10V模拟量电压分压后直接输入进ADC芯片,所以输入电压不能超过10V,否则将损坏ADC芯片。

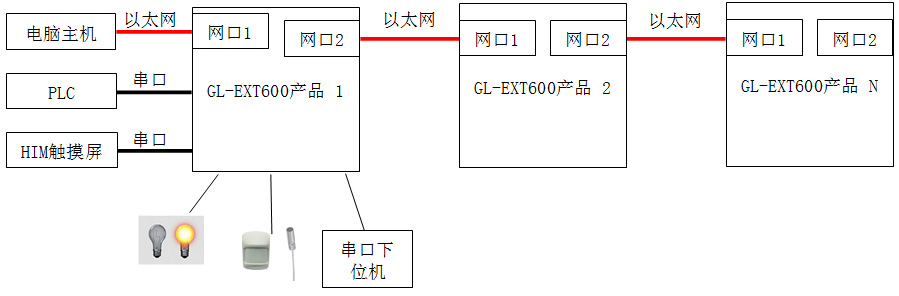

4、GL-EXT600通过以太网手拉手级联方案

GL-EXT600产品集成2个支持级联的10/100Mbps网口,可自组以太网。2个网口的功能相同,均可互相级联,并无上下行之分。最多可级联150台GL-EXT600设备。







5、GL-EXT600与与一天广联Modbus多主机云服务整合方案


GL-EXT600系列产品通过Modbus虚拟机的Client模式来支持云服务,此功能与Modbus协议整合,无需用户编写相关代码。

通过云服务,全国范围的多个主机可以同时控制GL-EXT600的IO,读取模拟量。GL-EXT600需要通过公网来访问云服务,所以在使用云服务前,请正确设置GL-EXT600的IP和网关地址,使其可以通过路由器访问公网IP。GL-EXT600产品有Modbus云网关的30天免费试用服务,试用期间的所有功能均无限制。如需试用“一天广联Modbus多主机云网关服务”,请根据本章内容,正确启用云服务后,联系我公司技术支持,开启云服务器访问权限。


一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

通过此云服务,可支撑全国范围的多个控制主机同时对GL-EXT600产品进行控制。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

控制主机类型包括:各类组态软件、手机APP等。各类支持Modbus TCP\RTU的控制软件均可直接使用。

云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时对GL-EXT600产品进行控制。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。GL-EXT600产品与Modbus多主机云的方案优势:
1)  完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品。可以做到对用户软件资产的完全保护。

2)  通过云网关,多个控制主机可随时控制GL-EXT600的IO,读取模拟量,读取串口数据。

3) 在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。

4)  GL-EXT600产品通过Modbus虚拟机支持云功能,无需用户编写代码。

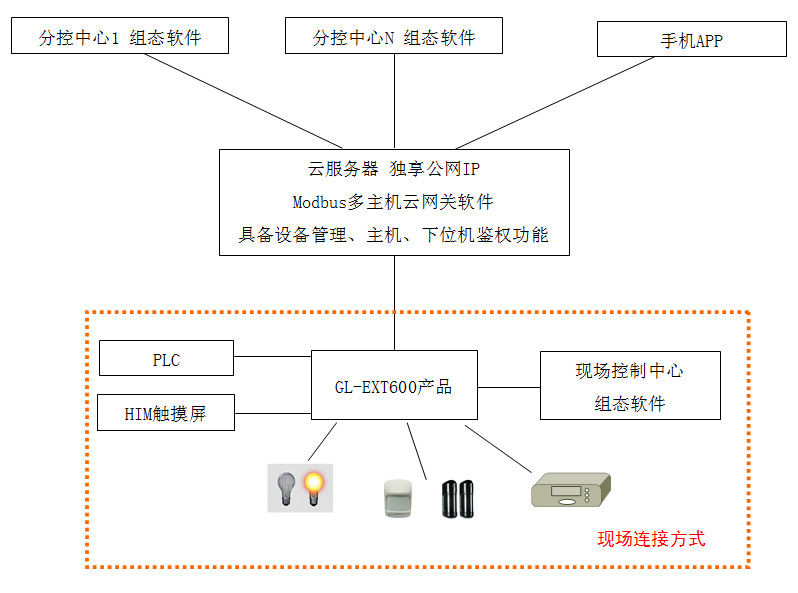

下图为云网关的功能说明图







GL-EXT600产品描述

项目

配置

硬件配置

32位CPU/32M SDRAM内存

RS485端口

具备3个工业级通用型RS485端口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

串口具备AiGW300智能网关功能,支持多主机通讯或透明数据传输两种工作模式。

开关量输入

支持8路干节点信号状态检测,自带信号源,可以检测按钮开关、防盗探头、烟感探头等开关量的通断状态。也可以直接检测DC0~24V电压信号(湿节点),例如,检测PNP、NPN输出的传感器信号。

开关量输出

8路继电器常开输出,可直接控制AC220V火线回路,最大切换功率为150W。

模拟量采集

GL-EXT600600A1

8路4~20mA电流环输入,内置采样电阻,不支持对外供电。

GL-EXT600600A2

8路0~5V电压输入,此型号通过外接250欧姆采样电阻,也可以支持4~20mA电流环输入。

GL-EXT600600A3

8路0~10V电压输入。

GL-EXT600600A4

4路4~20mA电流环输入和4路0~10V电压输入。

模拟量采集性能

可达到0.2级仪表精度,采用独立的工业级高精度宽温ADC芯片和高精度电源基准芯片。

以太网

2个10/100Mbps以太网交换机端口,多台GL-EXT600600可实现自组以太网,并且支持以太网分支、级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等。

通讯协议

同时支持Modbus TCP,Modbus RTU协议。以及支持开关量主动上传的EIO Link协议。

Modbus多主机云服务

通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读写数据。主机可以是电脑、PLC、手机等。

供电

DC8~36V/1A供电,可定制为DC8~36V宽压型号。

可靠性

外置独立的看门狗,工作温度-35~+80摄氏度,湿度%0~%95无凝露。所有接口都有ESD15KV防护,电源具备工业级抗浪涌、抗高频干扰设计。

安装方式

DIN导轨或桌面安装。

驱动软件

提供Xframe编程软件, Xframe提供企业级的管理树界面,轻松管理多个设备,

保修

质保5年(继电器除外),终身维护,具体以《产品保修规定》为准。
